尼龍改性玻纖在注塑時存在缺陷問題與解決對策
發布于2023-05-17 15:31:03 點擊：0

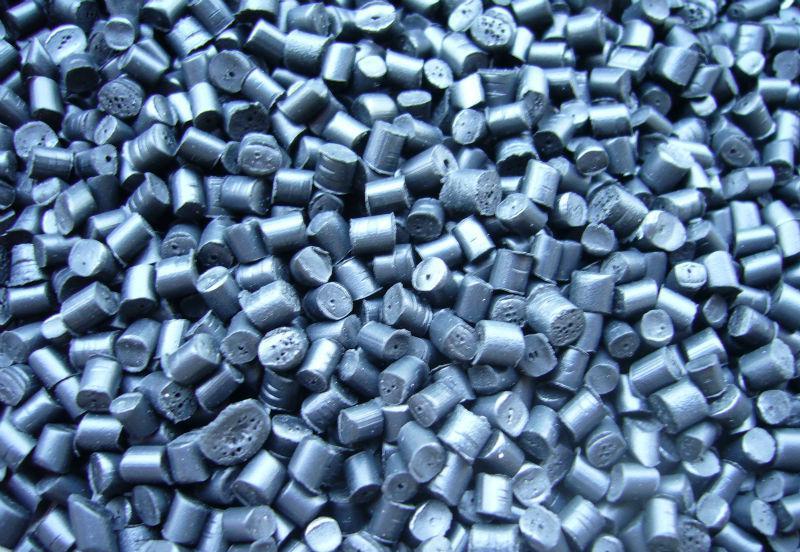

尼龍改性玻纖在注塑時存在缺陷問題與解決對策：
1.玻纖外露
玻纖相對于PA的流動性要差很多，而物料在模具中的流動是以從夾層中間往前流，兩邊往外翻動的方式流動的，所以流動性好的肯定是跑到前面，而流動性不好的就會停留在模具表面。一般采取以下措施可以降低露纖的比例:
1) 增加射膠速度。增加速度后，玻纖和PA雖然流動速度不同，但相對于高速射膠而言，這個相對速度差的比例就很小了。
2) 提高模具溫度。提高模具溫度就是為了減少玻纖和模具的接觸阻力，讓玻纖和PA的速度差盡量變小，并且讓物料流動時的中間層盡量厚，兩邊的殼層盡量薄。
3) 降低計量室溫度，減少溶膠量。這樣是讓PA和玻纖分離的可能性盡量降低。
2.燒焦
在填充過程中，模具型腔內除原有空氣外，還有在成型過程中形成的揮發氣體，高速注射時氣體被壓縮產生高溫，易引起制件局部炭化或燒焦。引起燒焦的原因如下:
1)模具排氣不良;
2)成型溫度太高;
3)注射速度太高;
4)注塑壓力太高;
5)原料中水分含量太高。
3.料花
料花是因為GF成團。如果需要得到高質量的GF增強PA，建議用雙螺桿擠出機造粒，對于GF的選擇，可以選用PA專用增強GF，同時加入偶聯劑或增容劑，接枝類型的增容劑加入量在百分之三左右。還可以加入百分之零點六左右的硅酮系列助劑，表面效果會大大提高。
4.凹痕
引起凹痕的可能原因及其解決方法如下:
1)填充入料不足或加料量不夠，應增加加料或打開下料口閘板;
2)澆口位置不當或澆口不對稱，應根據具體情況予以調整;
3)分流道、澆口不足或太小，應增多分流道和增大澆口尺寸;
4)制品壁厚不均勻，應對模具進行修改或增加注塑壓力。
5.玻纖銀紋
加入了玻纖的制件表面部分出現金屬亮點等銀紋缺陷，尤其是凸起部分料流區及流體再次會合的接合線附近。引起銀紋的原因及解決方法如下:
1)注射速度太低，應增加注射速度，考慮用多級注射(先慢-后快);
2)模具溫度太低，應增加模具溫度;
3)熔料溫度太低，應增加料筒溫度，增加螺桿背壓;
4)熔料溫度變化大，應增加螺桿背壓，降低螺桿速度，使用較長的料筒以縮短行程。
6.波紋
引起波紋的可能原因及其解決方法如下:
1)澆口小，導致膠料在模腔內有噴射現象，應修改澆口尺寸或降低射膠壓力;
2)流道曲折，狹窄，粗糙度差，供應膠料不足，應修改流道和降低其粗糙度，使膠料供應充足;
3)制件切面厚薄不均勻，面積大，形狀復雜，應設置制件使切面厚薄一致，或去掉制件上的突盤和凸起的線條;
4)模具冷卻系統不當或模具溫度低，應調節冷卻系統或增加模具溫度;
5)熔料溫、模具或噴嘴溫度低，應增加熔膠筒溫度和射嘴溫度;
6)注塑壓力、速度設置太小，應增加相應參數設定值。
7.溢出
沿著分型線或在模具密封面上會出現細小的飛邊。在大多數情況下，發生溢出是因為在注射和保持過程中機器的合模力不足，并且模具無法沿著分型線鎖定和密封。如果型腔中有高壓，模具的變形可能會導致溢流。在較高的成型溫度和注射速度下，如果模具未鎖定，熔體仍在流道末端充分流動，并產生溢出物。可以采取的措施如下：
1)增加夾緊力;
2)降低注射速度，采用多級注射(快慢);
3)早期壓力切換;
4)降低機筒溫度;
5)降低模具壁溫;
6)降低保壓壓力。
下一篇：
阻燃尼龍母料的特點有哪些？上一篇：三類較為常見的改性尼龍原材料簡介
